기어 치의간섭과 언더컷(전위기어)
1 치의 간섭과 언더컷 개요
1) 치의 간섭 정의(interference of tooth)
- 치의 간섭 : 한쪽기어의 이끝이 상대편 기어의 이뿌리에 닿아서 회전하지 않는 현상.
- 치의간섭으로 인해 회전이 원활하지 않고, 이뿌리가 파이면서 기어의 내구성저하가 발생한다.
2) 치의 간섭 원인
- 이의 수가 적을때
- 압력각이 작을때
- 유효 이높이가 높을때
- 기어와 피니언의 잇수비가 너무 클때
3) 언더컷(under-cut)
① 언더컷의 정의
- 치의 간섭으로 발생하는 기어의 마모현상
- 기어의 이뿌리부분이 상대 기어의 이끝의 간섭에 의해 파여서 가늘게 되는 현상
② 언더컷의 영향
- 이뿌리가 가늘어져서 강도저하 발생
- 물림 깊이가 감소되어 전동이 불량
③ 언더컷 방지대책
- 전위기어로 제작한다.
- 압력각을 증가시켜 이의 물림율을 좋게한다.
2 전위기어

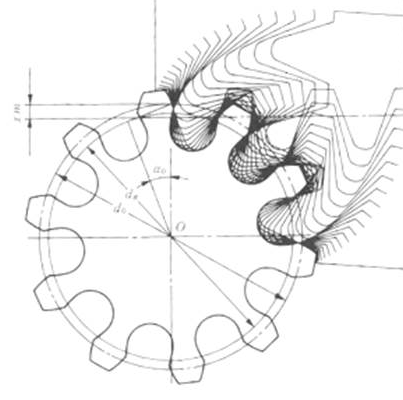

1) 전위기어의 정의
- 언터컷 방지 목적으로 제작된 기어의 형태
- 기준피치선보다 바깥쪽으로 기어이를 절삭한 기어
- 퇴거물의 길이가 접근물의 길이보다 길다.
2) 전위량과 물림압력각
- 전위계수(x)
a : 압력각
Z : 설계 이 수
Zg : 언더컷 발생 최저 이 수 2/sin^2(a)
- 전위량
a 전위량만큼 전위하면 치면강도가 상승한다.
b 전위량이 0 또는 - 일 경우 언더컷이 발생하지 않는다
- 이론적 최저한계 잇수 및 실용적 최저한계 잇수
