타워크레인의 종류

1 타워크레인의 정의
 1) 타워크레인의 역할
   - 건설현장에서 주로 사용되며 중량물을 운반하기 위한 건설기계
 2) 타워크레인의 선정
  ① 견인용량(정격, 권상)
  ② 지브 작동 방식
  ③ 건축물 높이





2 타워크레인의 종류 및 구성
 1) 타워크레인의 종류
  ① T형타워크레인
   - 지브가 수평이고 트롤리가 지브를 따라서 움직인다.
   - 규격된 범위 내에서 하물을 견인할 수 있음. 작업반경 내 장애물이 없어야함.
   - 대규모 건설현장에서 사용된다.
   - 정치식과 이동식이 있다.

  ② L형타워크레인(러핑 크레인)
   - 지브의 기복이 가능. 회전반경을 조정할 수 있다.
   - 근접거리에서 2대이상의 크레인이 설치되어도 간섭없이 독자작업가능.
   - 도심지역 등 주변 충돌 개체가 많은 지역에서 사용됨.

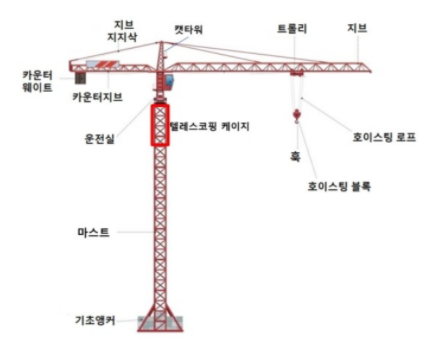

 2) 타워크레인의 구성
   ① 마스트 : T형 크레인의 주축이되며 메인지브와 카운터지브등 구조물이 설치됨.
   ② 메인지브 : 트롤리가 횡행할 수 있는 레일이 있으며, 메 타이바로 마스트(타워헤드)와 고정 유지된다.
   ③ 카운터지브 : 메인지브 반대편에 설치되며 메인지브의 모멘트를 상쇄하기 위해 설치된다.
   ④ 트롤리 : 훅 및 와이어가 설치되며 메인지브를 횡행하며 하물을 운반한다.
   ⑤ 카운터 웨이트 : 카운터지브 끝단에 설치되며 메인지브의 발생모멘트를 상쇄시키기 위해 설치된다.

     - 메인지브의 길이에 따라 웨이트 중량과 카운터지브길이가 달라질 수 있다.
   ⑥ 캣헤트(타워헤드) : 캐빈 및 타이바가 고정되는 구조물.
