관유동

1 관유동

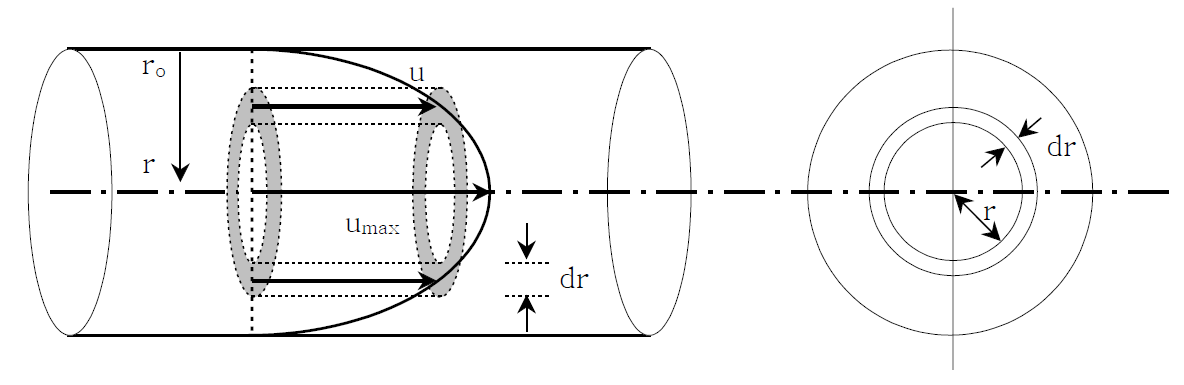

 1) 개념도

 2) 유속

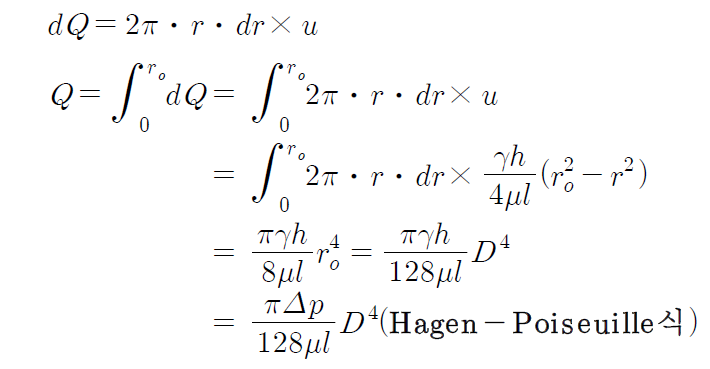

 3) 유량

2 관유동 손실
 1) 주 손실수두(관마찰 손실수두, headloss)

   - 층류

   - 난류 : 표면조도(ε)와 관경(D)의 관계로 실험적 추정, 무디선도를 통한 가늠.

 2) 부차적 손실수두

   - 마찰손실수두 이외의 모든 손실수두(직경변화, 방향변화, 밸브, 유입/유출)
   - 국부적손실(minor headloss)

   K : 부차적 손실계수, 실험적인 수치로 종류별로 대응되는 값이 상이함.

2) Moody 선도
