건설기계 어태치먼트의 종류

1 어태치먼트 개요(attachment)

 1) 정의

   - 굴착기를 다양하게 사용하기 위해 추가되는 장치.
     * 어태치먼트를 장치함으로 작업을 변경하거나 기능을 추가하는등 백호를 다목적으로 작업을 수행할 수 있다.
   - 프런트 어태치먼트, 전부장치, 작업장치라고 불림.

 2) 특징

   - 취탈이 용이하게 제작되기도 하나, 작업의 안전성을 위해서 핀등으로 고정된 타입도 존재함.

     * 퀵클램프를 사용한 취탈이 용이하게 만드는 어태치먼트가 있음.

어태치먼트의 종류

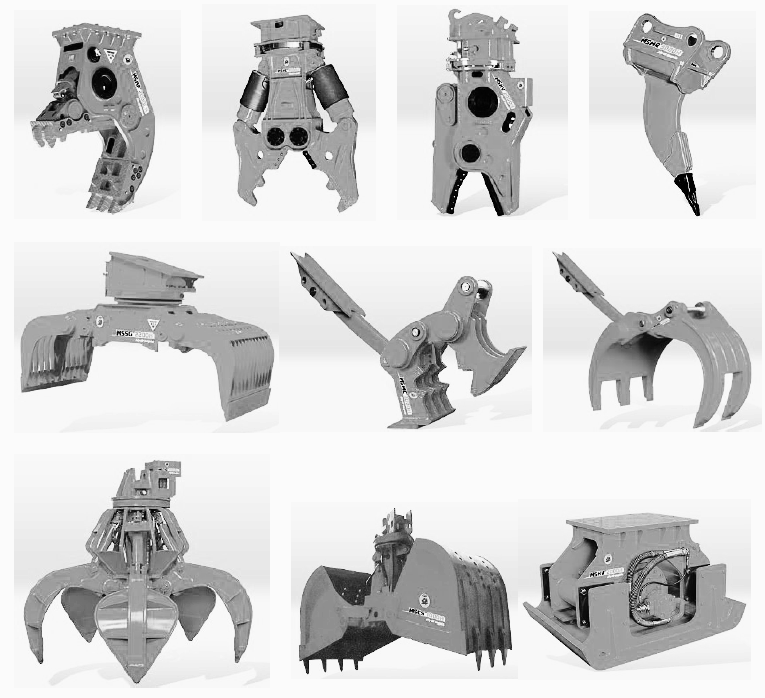

2 어태치먼트의 종류
 1) 버켓
   - 표준버켓
   - 디칭버켓(ditching bucket) : 하수관, 좁은도랑 굴착용
   - 이젝터버켓(ejector bucket) : 점질토사의 굴착시 버켓에서 배출을 원활하게 하기 위해 버킷 배면을 전후로 작동시킬수 있도록 한 것
   - v-버켓 : 수로굴착시 사용
   - 리퍼 : 중앙에 강력한 투스를 설치한 것.
   - 다짐용버켓(compacting bucket)) : 광폭 다짐용
 2) 클램셜(clamshell)
   - 붐끝에 움켜지는 형식의 클램쉘 버켓을 장치한 것.
   - 지면보다 낮은위치에 수직낙하 하여 토사류를 굴취하고 버켓을 들어올려 운반기계에 적재하는 용도. 구조물 기초굴착, 토사굴착, 우물통의 기초굴착등 좁고 깊게 굴착시 이용됨.
   - 버켓용량으로 나타냄(0.57~3.0㎥)
 3) 브레이커(breaker)
   - 브레이커 내 상하동작하는 피스톤에 의해 치즐을 타격하여 충격력을 만드는 장치.
   - 유압식 외 축압기를 이용하여 충격력을 배가한 반가스식도 이용되고 있음.
   - 치즐(chisel, tool, rod)의 종류
     * 평두형(평면형) : 일반파쇄용으로 끝이 뭉툭함
     * 검선형(모일포인트형) : 강암이나 건물해체용
     * 일자형(직선형) : 강암이나 콘크리트 아스콘 절단용
 4) 소일콤팩터/바이브로(soil compactor)
   - 바닥다짐용 : 소일컴팩터
   - H빔 진동삽입용 : 바이브로
 5) 크레인
   - 중량물 하역, 고양정의 건축공사에 사용한다.
   - 사용붐 각도는 55~78이며 붐 최대 허용각도 75~78도이다.
   - 훅(탄소강, 강도와 연성이 큰것)에 하물을 걸고 인영함.
 6) 드레그라인
   - 작업위치보다 낮은 굴착시 이용된다.
   - 붐, 버켓, 호이스팅케이블, 페어리드로 구성
   - 붐각도는 25~40도로 작업하며, 높은곳 적재 시에는 더 높은 각도로 작업한다.
   - 구분
     * 경작업용 : 흐트러진 재료 취급
     * 중작업용 : 굴삭작업
 7) 기타
   - 우드그래플 : 원목 상하차, 전신주 / 파일 / 기중작업 수행.
   - 스크랩그래플 : 고철 파지 상하차등 수행.
   - 파일드라이버 : 붐, 리드, 스트랩, 해머(디젤 또는 진동)로 구성되며 콘크리트 말뚝 시트말을 작업을 수행.
   - 어스드릴 : 무소음으로 대구경의 깊은 굴착 가능, 오거(augur)를 통해 지중 천공.
   - 리퍼 : 강력한 투스를 단일 또는 복수로 설치하여 견고한 구조물을 파쇄하는 용도.
