콘크리트 기계의 종류

1 콘크리트기계와 콘크리트
 1) 콘크리트 기계
   - 콘크리트를 구성하는 시멘트, 모래, 자갈, 쇄석등의 재료를 필요한 장소에 집적하고 소정의 비율로 배분, 계량, 배합, 비빔하는 배치플랜트와 믹서, 생콘크리트의 운반, 타설, 진동 등에 쓰이는 믹서트럭, 현장에서 콘크리트의 운반, 포설을 위한 콘크리트 펌프와 펌프카, 콘크리트 프레셔, 콘크리트 스프레이어, 콘크리트 진동기등 각종 기계를 콘크리트기계라 함.

     * 배치플랜트

     * 콘크리트믹서트럭

     * 콘크리트펌프카

     * 콘크리트프레셔/콘크리트스프레이서

     * 콘크리트진동기
 2) 콘크리트 개요
   - 시멘트(포틀랜드 시멘트, 석회+실리카+산화철+알루미나), 배합수, 골재(진골재, 굵은골재), 혼화재료(AE제, 감수제등)를 적당한 비율로 섞어서 만든 혼합물.
  - 콘크리트는 굳지 않은 상태에서 워커빌리티(workablitiy : 반죽질기(consistency)에 따른 작업난이도와 재료의 분리에 대한 안정성)를 가져야하고 굳은상태에서는 설계시 의도한 강도, 내구성, 수밀성을 가지고 균일 상태여야한다.

  참고) 콘크리트는 무기질(시멘트류, 석회, 석고)에 골재가 결합하여 성형된 혼합물이며 아스팔트는 유기질(아스파르, 레진, 플라스틱)에 골재가 결합하여 성형된 혼합물을 뜻한다.
  참고) 몰탈(모르타르) : 시멘트와 잔골재 또는 모래만 섞어 굳힌 것으로 일반 미장 또는 뿜칠, 조적용도로 사용. 자갈등을 섞을때 콘크리트가 됨.

2 콘크리트 기계 종류
 1) 콘크리트믹서(concrete mixer)
  - 소정의 배합비로 계량된 자갈, 모래, 시멘트, 물, 혼화제등 재료를 균일하게 혼합하여 비비는 기계
  - 믹서의 크기는 1회 비빔 콘크리트양(㎥)으로 표시
   * 일반적으로 ㎥/B(batch)로 표시
 2) 배치플랜트(batch plant / batching plat)
  - 콘크리트를 구성하는 재료(시멘트, 골재, 혼화재)를 저장하고 이를 소정의 배합비율대로 계량하여 믹서에 투입하고 이들을 잘 비벼서 콘크리트를 대량 제조하는 설비
  - 고정형이 대부분이나 현지설치형이 많이 제작사용됨.
   * 이동식은 트레일러나 트럭에 탑재되어 현장설치되거나 트레일러 자체를 배치플랜트로 하여 이동하는 것도 제작됨

고정식 배치플랜트



이동식 플랜트

 3) 콘크리트 믹서트럭(concrete mixer truck)
   - 배치플랜트에서 제조된 생콘크리트(레미콘)을 타설현장까지 운반하는 기계.
   - 운반하는 도중 경화되거나 재료의 분리가 일어나지 않도록 지속적으로 회전시키는 장치를 갖춤.
     * 탱커에는 블래이드가 있어서 회전시 콘크리트의 비빔 및 유동을 일으킴
     * 탱커의 회전방향으로 토출을 유도할 수 있음(스크류 펌프 방식)

   - 콘크리트 믹서카 또는 애지테이터 트럭(agitator truck)이라고도 부름.

    * 레미콘은 레디믹스콘크리트(Ready mixed concrete)의 약자로 굳지않은 생회반죽을 뜻하고 운반기계는 콘크리트 믹서 트럭이라해야정확한 표현.

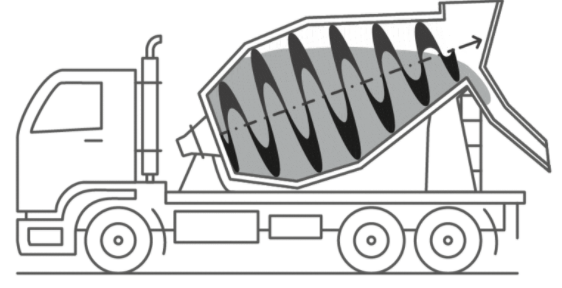

트럭내 스크류 형태 장치를 통해 콘크리트 토출/비빔 가능

 4) 콘크리트 펌프카 / 콘크리트 펌프트럭
   - 유압식 콘크리트 펌프와 압송관을 트럭에 탑재하여 생콘크리트를 소정의 장소까지 압송 타설하는 기계.
   - 콘크리트를 관압송하는데 송수관을 따로 설치할 필요없으며, 붐의 도달범위 내에서 타설장소 및 타설개소에 구애를 받지 않음.
   - 기동성이 좋아 현장간 이동이 용이함.
   - 콘크리트 펌프 : 생콘크리트를 미리 배관한 관을 통해서 소정의 장소까지 다량 압속하기 위한 장치. 이동을 위한 바퀴는 있으나 견인장치가 필요함.

   - 콘크리트 타워 : 콘크리트를 소요 높이까지 운반 타설하기 위한 설비. 콘크리트타워는 타워, 버켓, 호퍼, 윈치로 구성되는데, 생콘크리트를 타워에 설치된 가이드레일을 따라 승강하는 버켓에 넣어 소정의 높이까지 들어올림. 콘크리트 엘레베이터라고도 불림

 5) 콘크리트 진동기(vibrator)
   - 콘크리트속의 공기를 빼내어 높은 밀도의 콘크리트를 유지하는 장치.
   - 생콘크리트를 진동하고 다짐하는 기계.

콘크리트 진동기의 사용

 6) 콘크리트 커터(concrete cutter)
   - 콘크리트 줄눈 시공을 위해 콘크리트 슬래브 표면을 절단하는데 사용되는 기계
   - 용량은 최대 절단 깊이로 표시
 7) 숏크리트 기계
   - 압축공기에 의해 벽면에 쏘아지는 몰탈 콘크리트를 숏크리트라 하며 이를 수행하는 기계를 말함
   - 콘크리트 펌프(뿜칠기), 공기압축기, 노즐조작장치, 금수펌프, 급결제 공급장치가 포함됨
   - 크기는 투입재료의 토출량(㎥/hr)로 나타낸다.
